Bonjour!

Aujourd'hui je vous montre mon cinquième vaisseau spatial.

Je me suis inspiré de 2 modèles de vaisseaux de Star Wars.

J'ai fusionné l'arrière d'un croiseur impérial avec l'avant d'une corvette corellienne CR 90.

Bien sûr, ce n'est pas une copie conforme. Je ne fais jamais de copie conforme.

Je prends plutôt plaisir à changer les caractéristiques des sources d'inspiration.

C'est un peu comme faire du recyclage où l'on fait du neuf avec du vieux.



Voici une série d'images qui montrent l'heureux mariage de cette fusion.

J'ai fait un peu de UV mapping sur la boîte rouge à l'arrière du vaisseau.

Voici ci-dessous l'image que j'ai faite dans Inkscape pour faire les fenêtres éclairées.

Pour les autres petites fenêtres j'ai seulement subdivisé le maillage et mis une couleur blanche en cochant l'option Shadeless.



J'ai mis des antennes au vaisseau. Je trouve que ça lui donne plus de gueule.

À l'avant 6 canons laser plus 1 canon laser plus gros de chaque côté du vaisseau.

Les 4 petits cônes jaunes à l'avant des 2 gros cylindres rouges seraient aussi de l'armement.



À l'arrière de chacun de ces 2 gros cylindres rouges, il y a 2 petits propulseurs.



Tout ceci pour dire que ce vaisseau ne pourrait pas s'appeler "Le pacificateur" ou être considéré comme un ambassadeur de la paix.



Le fichier blend du vaisseau est disponible ici.



Finalement une source d'inspiration, un lien vers quelques images de science-fiction du peintre Chris Moore.



Mes amis!

À la prochaine!

Bonjour!

Aujourd'hui je vous montre un petit gazébo ou pavillon de jardin que j'ai fait.

J'ai ajouté un manège d'enfant que j'ai trouvé sur le site Artist-3D.

La difficulté que j'ai eue avec ce projet a été de faire le petit rebord sous le toit.

La façon la plus simple que j'ai trouvée pour faire un toit en croix avec un un petit rebord est la suivante.

Ajouter un objet "plane" (Shift + A > Mesh > Plane) et appuyer sur la touche Tab pour passer en Edit Mode.

Appuyer une fois sur le bouton Subdivide.

Appuyer sur la touche X et cliquer sur Only Faces pour effacer uniquement les faces.

Appuyer sur les touches Ctrl + Tab, puis sur 1 pour passer en Vertex Select Mode.

Sélectionner le vertex au centre du plan, puis appuyer sur la touche Shift et sélectionner 2 autres vertices.



Ensuite appuyer sur la touche F pour faire la face.

Répéter le processus : sélection de 3 vertices puis créer la face en appuyant sur F pour faire toutes les faces.

L'image ci-dessous montre comment subdiviser les carreaux.

Appuyer sur Ctrl + Tab, puis sur 2 pour passer en Edge Select Mode.

Sélectionner les "edges" qui forment la ligne verticale et la ligne horizontale qui passent par le centre du plan.

Passer en vue de face en appuyant sur le chiffre 1 du clavier numérique.

Appuyer sur la touche  G, puis sur la touche Z et déplacer le curseur de la souris vers le haut pour former le toit.

Incliner un peu le plan de vue en appuyant sur la roue de la souris et en bougeant la souris.

Sélectionner les vertices qui forment le contour du toît puis appuyer sur la touche 1 du clavier numérique pour être en vue de face.

Appuyer sur la touche E et extruder un peu vers le bas. On peut aussi appuyer sur la touche Z pour garder l'extrusion sur l'axe Z.

Cliquer le bouton gauche de la souris pour terminer l'extrusion. Extruder une seconde fois le bord du toit.

La première extrusion fait l'épaisseur du toit. La 2e extrusion est pour permettre de faire le rebord du toit.

Si le curseur 3D n'est pas au centre du plan appuyer sur Shift + S, puis sur 3 pour l'y placer.

Passer en vue de haut (chiffre 7 du clavier numérique) et en mode fil de fer (touche Z).

Appuyer sur la touche S et diminuer la taille du contour un tout petit peu.

Repasser en vue de face (chiffre 1 du clavier numérique), appuyer sur G pui sur Z

et remonter la sélection pour qu'elle s'aligne sur la fin de la première extrusion.

Passer en Vertex Select Mode (Ctrl + Tab, 1) et sélectionner 3 vertices qui forment un triangle sur un côté du toit.

Appuyer sur la touche F pour faire la face. Répéter le processus pour les 3 autres côtés du toit.

Une fois que les 4 faces sont faites, passer en Edge Select Mode (Ctrl + Tab, puis 2).

Sélectionner le contour sous le toit, appuyer sur E puis sur Z et extruder la sélection pour pour faire les murs.

Note : Si on veut juste un toit comme dans mon image du gazébo, amener le curseur 3D sur la sélection (Shif + S, 3)

           prendre le curseur 3D comme point de pivot (touche . (point)), puis appuyer sur S, sur 0 et sur Entrée.

Finalement Blender fait un "smooth" sur notre toit sans demander notre avis. Ce n'est pas nécessaire.

Pour corriger la situation, appuyer 2 fois sur la touche A (désélectionne tout puis sélectionne tout).

Cliquer ensuite sur le bouton Flat dans le panneau Mesh Tools. (Pour faire défiler les boutons tourner la roue de la souris.)

Ci-dessous, notre petite maison en Object Mode après avoir mis un matériel blanc sur les murs et un matériel rouge sur le toit.

Mon fichier blend pour le gazébo est téléchargeable ici.



Voici un autre fichier blend contenant 5 maisons en version très simplifiée.

Peut servir pour faire un petit village vue de loin. L'image ci-dessous montre le contenu du fichier.

C'est 5 styles de toit : en équerre, classique, en croix, en pyramide, cossu.

Pour le dernier style de toit, la maison avec un toit rouge au bas de l'image,

je ne sais pas exactement comment s'appelle ce style de toit.

J'ai appelé ce style de toit cossu, parce que ce style de toit écrase la maison et donne une impression de luxure et d'opulence.



Voilà! C'est tout ce que j'avais à dire sur les toits.



Mes amis! L'été est là, profitez-en.

À la prochaine!

Bonjour!

Voici une méthode simple pour faire un treillis.

Un treillis est un grillage fait avec des lamelles de bois entrecroisées.

On utilise ce type de clôture autour des galeries, des gazébos, etc.



Pour faire un treillis, il faut juste un cercle à 8 côtés et un objet "plane".

Ajouter le cercle au centre de l'écran 3D (Shift + A > Mesh > Circle).

Au bas du panneau Mesh Tools ajuster le paramètre Vertices sur 8.



Appuyer sur R, puis sur 2,  sur 2, sur ., sur 5 et sur Entrée pour faire tourner le cercle de 22.5 degrés.



Appuyer sur la touche Tab pour aller en Edit Mode.

Ajouter un objet "plane" au centre de l'écran 3D (Shift + A > Mesh > Plane).

Appuyer sur la touche S et diminuer la taille de l'objet "plane".

Appuyer sur les touches Ctrl + Tab, puis sur 1 pour passer en Vertex Select Mode.

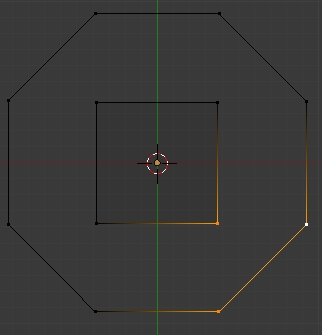

Sélectionner un vertex sur un coin du "plane", puis appuyer sur Shift et sélectionner 2 vertices sur le cercle

comme dans l'image ci-dessous.

Appuyer sur la touche F pour faire une face. Répéter le processus, sélection de 3 vertices puis une face, pour les 3 autres coins.

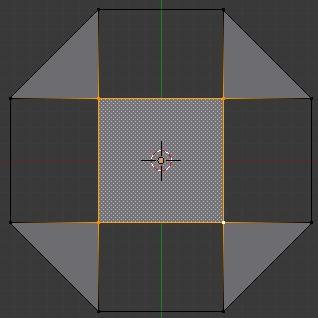

Sélectionner les 4 vertices du carré puis appuyer sur la touche S

puis ajuster sa taille pour que les 4 triangles aient des côtés bien droits.

Sélectionner les 4 vertices autour d'un rectangles, puis appuyer sur la touche F pour faire une face.



Répéter le processus, sélection de 4 vertices, puis création d'une face pour les 3 autres rectangles.

Sélectionner la face carré au centre de l'objet et appuyer sur la touche X, cliquer sur Face pour l'effacer.

Sélectionner l'objet en entier en appuyant sur la touche A.

Appuyer sur la touche 1 du clavier numérique pour passer en vue de face.

Appuyer sur la touche E, sur . (point), sur, 1 puis sur Entrée. La commande est donc 4 touches E . 1 Entrée.

Appuyer sur le chiffre 7 du clavier numérique pour passer en vue de haut.

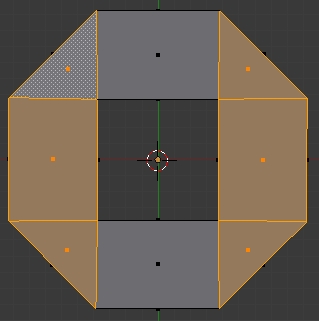

Sélectionner les faces de chaque côté de l'objet comme dans l'image ci-dessous.

Appuyer sur la touche 1 du clavier numérique pour passer en vue de face.

Appuyer sur la touche E, sur la touche ., la touche 1 puis sur Entrée ou autrement dit E . 1 Entrée.

Appuyer sur Ctrl + 7 pour passer en vue de dessous. Appuyer sur Ctrl + Tab, puis sur 3 pour passer en Face Select Mode.

Sélectionner les faces comme dans l'image ci-dessous. Appuyer sur la roue de la souris pour  faire pivoter le plan de vue.

Sélectionner aussi les 2 petites faces sur les côtés qui touchent à ces 2 faces.

Maintenir la touche Shift enfoncée pour sélectionner toutes ces faces.

Appuyer sur la touche X puis cliquer sur Faces dans la liste pour effacer les faces sélectionnées.

Appuyer sur Ctrl + Tab, puis sur 1 pour passer en  Vertex Select Mode.



Après avoir effacer les faces, certaines faces manqueront  à l'objet pour qu'il soit complet.

Aussi sélectionner 4 vertices puis appuyer sur la touche F pour faire les faces qui manquent.



L'image ci-dessous montrent les faces qui doivent être faites en affichage fil de fer.

Sélectionner les 2 faces de chaque coin et les effacer en appuyant sur X, puis en cliquant sur Faces dans la liste.

Ces faces ne sont plus nécessaires. Appuyer sur la touche A pour sélectionner l'objet en entier.

Cliquer sur le bouton Flat dans le panneau Mesh Tools.

Appuyer sur la touche Tab pour retourner en Object Mode.

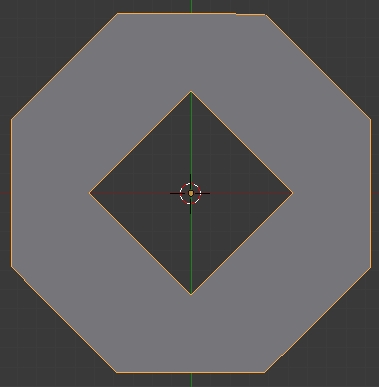

Appuyer sur R, puis sur 4, sur 5 et sur Entrée pour faire tourner l'objet de 45 degrés.

Appuyer sur Ctrl + A puis cliquer sur Rotation dans le menu qui est apparu.

Voilà! L'objet est terminé. Il ne reste qu'à le reproduire avec 2 Array Modifiers.

Un Array Modifier le copie sur l'axe X alors que le 2e Array Modifier le copie sur l'axe Y.



C'est la même chose que pour les tuiles de mon post précédent.



Ci-dessous un rendu de cette méthode avec le paramètre Count de chaque Array Modifier sur 4.



Si dans votre grillage vous voyez les jonctions entre les copies, sélectionner l'objet,

appuyer sur R et faites pivoter votre objet juste un peu en observant le résultat à l'écran.



Ici mon fichier blend pour un exemple de cette méthode.



Finalement une image du grillage en donnant 2 couleurs à l'objet.

Voilà! Maintenant vous saurez comme ajouter un treillis dans vos contructions.



Mes amis!

À la prochaine!

Bonjour!

Aujourd'hui je fais le tour de quelques méthodes pour faire un damier ou les tuiles sur un objet "plane".

Bien sûr, on peut utiliser une image comme texture mais je vais me concentrer sur les ressources internes de Blender.

===========================================================================

La première méthode pour faire un damier est d'utiliser le générateur de motif du Node Editor.

Diviser l'écran 3D en 2 écrans et réassigner un des 2 écrans au Node Editor.

Effacer le cube puis appuyer sur Shift + A, amener le curseur sur le mot Plane et cliquer le bouton gauche de la souris.

Ensuite cliquer sur le bouton Material, puis sur le bouton New dans l'écran des propriétés.

Au bas de l'écran du Node Editor cliquer sur le bouton Material (un petit damier).

Garder le curseur de la souris au-dessus de la barre des boutons au bas de l'écran du Node Editor et faites tourner la roue

de la souris pour faire défiler les boutons vers la gauche. Cliquer sur le bouton New.

Tourner encore la roue de la souris pour faire défiler les boutons puis cliquer sur le petit carreau gris à gauche de Use Nodes.

Aussitôt dans l'écran du Node Editor apparaîtra le node Checker accompagné du node Output.

Placer le curseur de la souris au-dessus de l'écran 3D, puis appuyer sur la touche F12 pour faire un rendu d'image.

Vous verrez que votre object "plane" a maintenant une texture en damier rouge et blanc.

Pour changer les 2 couleurs par défaut et le nombre de carreau formant le damier, jouer avec les paramètres du node Checker.

Cliquer sur les rectangles rouge et blanc pour changer les couleurs des carreaux.

Pour augmenter le nombre de carreaux diminuer la valeur du paramètre Size.

===========================================================================

La seconde méthode subdivise l'objet "plane" en 4 parties, assigne une 2e couleur à 2 carreaux puis ajoute 2 Array Modifiers.

1 - Ajouter un plan dans l'écran 3D en appuyant sur Shift + A puis en cliquant sur le mot Plane.

2 - Cliquer sur le bouton Material, puis sur le bouton New et choisir une couleur dans le panneau Diffuse.

3 - Appuyer sur la touche Tab pour aller dans l'Edit Mode.

4 - Cliquer une fois sur le bouton Subdivide dans le panneau Mesh Tools à gauche de l'écran 3D.

5 - Appuyer sur Ctrl + Tab puis sur 3 pour passer en Face Select Mode.

6 - Sélectionner 1 carreau, appuyer sur Shift, puis sélectionner l'autre carreau en diagonale avec le premier carreau sélectionné.

7 - Cliquer sur le bouton + sous le bouton Material pour ajouter un espace pour un nouveau matériel dans la liste des matériaux.

8 - Assigner une nouvelle couleur à ce matériel dans le panneau Diffuse. Ensuite cliquer sur le bouton Assign.

Les 2 carreaux sélectionnés auront la couleur choisie. Ci-dessous un simple exemple.

Il ne reste plus qu'à ajouter 2 Array Modifiers pour obtenir un plus grand damier.

9 - Cliquer sur le bouton Modifier, puis sur le bouton Add Modifier, puis sur le choix Array.

Ci-dessous le panneau du premier Array Modifier.

Count est sur 10 ce qui donnera une "strip" de 2 carreaux par 20 carreaux de long puisque le plan est déja subdivisé en 4 carreaux.

Chaque répétition du plan se fait sur l'axe X puisque le premier paramètre sous Relative Offset est à 1.

10 - Pour ajouter le 2e Array Modifier cliquer sur le mot Copy que j'ai entouré de rouge sur l'image ci-haut.

11 - Sous Relative Offset du 2e Array Modifier, mettre sur 0 la valeur du premier paramètre (Axe X).

12 - Ajuster la valeur du 2e paramètre (Axe Y) sur 1 comme dans l'image ci-bas.

L'objet plane est dupliqué 10 fois seulement mais puisqu'il est déjà subdivisé en 4 carreaux on obtient 20 carreaux par 20 carreaux.

On peut cliquer sur les boutons Apply dans les 2 panneaux des Array Modifiers si on ne désire plus modifier le damier.

Ci-dessous un rendu du damier.

Cette méthode offre plus de souplesse pour diversifier les motifs du damier que le générateur de motif du Node Editor.

Voyez cette exemple ci-dessous. (Note :  Pour subdiviser une face en 2 triangles sélectionner la face puis appuyer sur Ctrl + T.)

Ci-dessous le même motif mais j'ai ajouté une 4e couleur jaune. Cela change le "look" du damier.

===========================================================================

La troisième façon de faire un damier est d'utiliser la copie sur les vertices ou les faces.

Pour faire un damier avec cette méthode il faut deux objets "plane"

Sélectionner un des 2 plans et rapetisser le.

Appuyer sur Shift et sélectionner le grand plan. Appuyer sur Ctrl + P pour parenté les 2 objets.

Sélectionner le petit plan, appuyer sur Tab pour aller en Edit Mode.

Comme dans la 2e méthode on le subdivise 1 fois et on lui met 2 couleur différentes.

Revenir en Object Mode, sélectionner le grand plan, appuyer sur Tab pour aller en Edit Mode.

Cliquer sur le bouton Subdivide 3 ou 4 fois pour subdiviser l'objet "plane".

Appuyer sur Tab pour revenir en Object Mode.

Cliquer sur le bouton Object (cube orange) dans l'écran des propriétés.

Dans le panneau Duplication cliquer sur Verts ou faces.

Si les tuiles se chevauchent ou que les couleurs sont bizarres, sélectionner le petit plan, appuyer sur la touche S et ajuster sa taille

pour que les tuiles ne se chevauchent plus.

Pour donner un "look" 3D comme des grosses tuiles à l'extérieur de la maison il suffit :

• de sélectionner le petit carreau
• d'appuyer sur Tab pour aller en Edit Mode
• de choisir le point de pivot Individual Origins (Ctrl + .)
• de sélectionner l'objet en entier avec la boîte de sélection (touche B) ou appuyer sur la touche A
• de cliquer sur le bouton Extrude Individual dans le panneau Mesh Tools et d'extruder vers le haut un tout petit peu
• d'appuyer sur Alt + S et de rapetisser un peu les faces



Le résultat ressemblera à l'exemple ci-dessous.

Finalement, on peut également utiliser un cercle Bézier à la place du petit plan.

On parente le cercle Bézier au grand plan (Ctrl + P).

Le cercle Bézier est extrudé en modifiant le paramètre Extrude dans le panneau Geometry.



Pour plus d'info sur la manipulation d'un objet de type Curve voir mon post du 30 mars 2012.

Ci-dessous un exemple. Un cercle Bézier est transformé en carré (touche V), bizoté un peu puis j'ai placé au centre de celui-ci

un autre cercle Bézier plus petit. Ce qui fait un trou.

Cela peut servir de mur décoratif. Il faut juste expérimenter un peu pour faire varier les résultats obtenus.

Pour ce dernier exemple ci-bas, j'ai

• effacé la moitié des faces du grand plan (1 face sur 2)
• dupliqué ce plan ainsi que le cercle Bézier qui lui est parenté
• changé la couleur d'un cercle Bézier (qui est un carré)
• changé un petit cercle Bézier en carré.



Et voilà le résultat en stéréo ci-dessous.

Notez qu'en ne gardant qu'une simple ligne formée de vertices et de edges (côtés) on peut faire une allée ou passage.

Bien! J'espère que ce bref aperçu sur la création d'un damier vous a intéressé.

Mes amis!

Vivez longtemps! Vivez heureux!

À la prochaine!

Bonjour!

Vigneter une image signifie assombrir le contour de l'image.

On peut ajouter un vignetage à toute image en utilisant le Node Editor.



Ci-dessous le setup dans le Node Editor.

Le premier node Image contient l'image à vigneter.



Le 2e node Lens Ditorsion délimite le contour du vignetage.



Le 3e node Greater Than crée la zone blanche où va apparaître l'image.



Tous les pixels de l'image plus grand que 0.000 deviendront blanc.

C'est pourquoi il ne faut pas avoir de noir pur (valeur 0) dans l'image de départ que l'on veut vigneter.



Ci-dessous, le fait d'ajouter un rectangle noir (valeur 0) dans l'image de départ a produit le résultat que l'on voit.

Ceci se produit parce que le node Greater Than transforme en blanc uniquement les pixels qui ont une valeur plus grande que 0.

Comme le noir pur du rectangle a précisement une valeur de 0, le rectangle noir reste en noir.



Le 4e node Blur adoucit le bord du vignetage.

L'image ci-dessous montre la vue du node Viewer connecté sur la sortie du node Greater Than puis en bas

la sortie du node Viewer connecté sur la sortie du node Blur. La différence est évidente.



Le 5e node Mix fusionne l'image et le vignetage dans la même image.



Le node Composite affiche le résultat final.



Le node Viewer permet de voir ce qu'on obtient à un point du traitement de l'image.

Ici, il permet juste de voir la forme du vignetage sans l'image.

Le node Viewer permet aussi d'afficher le rendu en arrière-plan en cochant l'option Backdrop et en le

connectant sur la sortie Image du node Mix.



Pour aller dans le Node Editor, cliquer sur le bouton des types d'écran dans le bas à gauche de l'écran 3D.

Cliquer sur Node Editor dans la liste.





Ensuite cliquer sur le bouton que j'ai entouré de rouge dans l'image ci-dessous.



Lorsqu'on commence un nouveau projet dans le Node Editor il faut aussi cocher le carreau gris à gauche de Use Nodes.

Aussitôt qu'on a coché le carreau Blender placera les nodes Render Layers et Composite.

Cliquer sur le node Render Layers pour le sélectionner et appuyer sur la touche X pour l'effacer.



Appuyer sur Shift + A puis choisir dans la liste Input puis cliquer sur Image.

Pour placer une image dans le node Image cliquer sur le bouton que j'ai entouré de rouge dans l'image ci-dessous.



Vous vous retrouverez dans l'écran du File Browser et vous pourrez naviguer dans l'arborescence des répertoires sur votre disque

dur pour trouver le fichier de l'image que vous voulez mettre dans le node Image.



Pour ajouter les autres nodes appuyer sur les deux touches Shift + A.

Shift + A > Distort > Lens Ditorsion (2e node)

Shift + A > Convertor > Math (Ajuster ce node sur Greater Than)

Shift + A > Filter > Blur (Ajuster ce node sur Fast Gaussian)

Shift + A > Color > Mix (Ajuster ce node sur Multiply)



Pour les connections entre les nodes et les valeurs de paramètres voyez mon image plus haut dans ce post.

Pour partir une connection placer le curseur de la souris sur un petit point rond sur la bordure droite d'un node

et tenir enfoncer le bouton gauche de la souris jusqu'au petit point rond sur la bordure gauche du node de destination.



Quand le curseur de la souris atteint le point rond de destination relâcher le bouton de la souris.

Pour enlever une connection, placer le curseur de la souris sur le point rond en bordure gauche d'un node.

Enfoncer le bouton gauche de la souris et éloigner le curseur de la souris du node puis relacher le bouton de la souris.

Le lien disparaîtra.



Quand tous les nodes sont connectés et qu'une image a été ouverte dans le node Image il suffit d'appuyer sur F12

pour voir le vignettage autour de l'image. Pour sauvegarder l'image finale, appuyer sur F3.

Après le rendu de l'image appuyer sur la touche Escape (Échappement) pour revenir dans le Node Editor.

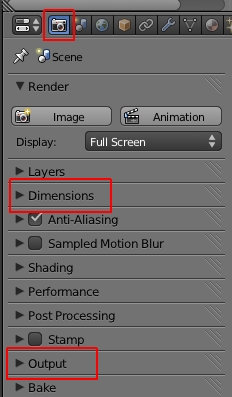

N'oublier pas d'ajuster la dimension de l'image finale dans le panneau Dimensions

et de choisir le type de fichier en sortie dans le panneau Output.



Ces deux panneaux sont appelés par le bouton Render dans l'écran des propriétés à droite de l'écran 3D.

On ouvre un panneau en cliquant dessus.



Finalement notez que pour vigneter une image il n'est pas nécessaire de faire une scène.

On ouvre Blender et on va tout de suite dans le node Editor.

Blender est utilisé dans ce cas comme s'il était une sorte de Photoshop. Vous comprenez l'astuce.



Si votre image de départ est très sombre comme dans l'exemple ci-dessous,

vous pouvez l'éclaircir avec le node Gamma (shift + A > Color > Gamma).

Si le paramètre du node Gamma est sur 0 tout est complètement blanc, s'il est sur 1 tout est complètement noir.

Selon l'intensité sombre de votre image il faudra ajuster le paramètre du node Gamma entre 0.500 et 0.800 environ.



Mise à jour >>> J'ai publié un autre post sur le vignetage expliquant comment utiliser n'importe quelle forme de vignetage.



Mes amis!

Que la force soit avec vous!

À la prochaine!
