Bonjour!

Dans mon post du 27 octobre je vous ai dit que Blender a un générateur de motif permettant de faire un damier ou de la brique.

Aujourd'hui je vais vous parler du générateur de motif du logiciel Inkscape.



Ce logiciel est gratuit et de type vectoriel comme CorelDraw ou Adobe Illustrator.

Il peut aussi importer des bitmaps mais il n'est pas conçu pour les modifier.

Pour cela il vaut mieux utiliser un logiciel comme GIMP ou Photoshop.



À partir d'un motif bien précis combien existe-t-il de possibilité d'agencement? Des millions ou seulement une vingtaine?

La réponse à cette question est 17.





Il existe 17 façons différentes d'agencer un motif et ces 17 façons sont connues depuis très longtemps.



Les égyptiens les connaissaient.

On les retrouve dans les tapisseries, sur le dallage des planchers, intégré à  l'architecture des cathédrales, etc, etc.



Aujourd'hui ces 17 façons d'agencer un motif sont à un clic de souris lorsqu'on utilise un logiciel comme Inkscape.

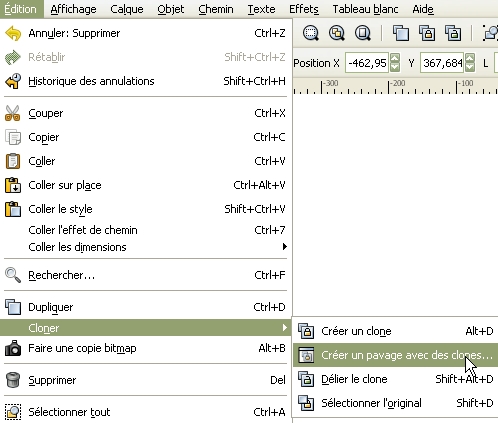

Pour accéder au générateur de motif d'Inkscape il suffit

• de cliquer sur Édition,
• de déplacer le curseur de la souris sur Cloner
• et finalement de cliquer sur Créer un pavage avec des clones.





Vous obtiendrez ce panneau qui contient tout les paramètres de contrôle pour l'agencement de vos tuiles.

Ce panneau de contrôle est très puissant.

En plus du simple agencement de base de vos tuiles, ce panneau permet de modifier la taille, l'espacement ou la couleur du pavage.

Comme vous pouvez le voir dans l'image du haut chaque onglet aborde un thème spécifique.



Pour apprendre à utiliser ce panneau rien ne vaut mieux que la page d'aide d'Inkscape qu'on retrouve ici.

Chaque onglet y est expliqué pour que vous puissiez vous lancer de vous-même dans le monde exaltant du dallage à répétition.



Voici ci-dessous quelques exemples.



Premièrement voici mon motif de base.



Ci-bas une simple répétition du motif sans effet de miroir

Ci-dessous une répétion réflexion-réflexion

Ci-dessous répétition avec flou

En bas, un dernier exemple où le motif est diminué, décalé vers la gauche et décalé vers le haut.

Comparer le motif de départ en haut à gauche avec celui de la fin en bas à droite.



La taille du motif est diminué de 10% sur chaque colonne et chaque rangée.

Puis le motif est décalé de 5% vers le haut pour chaque rangée et de 5% vers la gauche pour chaque colonne.



Bien! Ce générateur de motif est très puissant. Il suffit juste d'y consacrer un peu de temps pour apprendre son fonctionnement.



Finalement voici 2 liens pour augmenter vos connaissances dans le domaine de l'agencement de motif à répétition.

• Tilings Encyclopedia explique comment faire certains types de dallage.
• Pavages du plan est un site qui montre comment faire des formes pour former un dallage.



Voila! Une fois que votre dallage est fait il ne reste plus qu'à le mapper sur un objet dans Blender.



J'espère que ce bref aperçu du dallage de motif à répétition vous donnera le goût de l'explorer un peu plus en profondeur.



Encore une fois mes amis, il est temps de vous dire...

À la prochaine!

Bonjour!

Aujourd'hui je vous propose de faire un tutoriel qui montre comment faire une texture de brique en utilisant le Node Editor.

Ce tutoriel montre comment faire 4 textures qui affecteront le "Look" des briques.

Ces 4 textures sont : Diffuse, Specular, Pattern et Bump.

Les images du tutoriel proviennent de Blender 2.49 mais on peut le réaliser facilement dans Blender 2.5X.



Ci-dessous une image dans Blender 2.59 montrant le nom des 4 textures.

Elles ont tous le même nom puisque les textures proviennent de la même écran dans le Node Editor.

Le nom "Brique" est le nom qui a été entré au bas de l'écran du Node Editor. (Voyez l'image du Node Editor plus bas)

Par contre chacune des 4 textures est associée à un output  diffférent.

La première avec Diffuse. La seconde avec Specular. La troisième avec Bump et la quatrième avec Pattern.

Ensuite pour chacune des textures il faut cocher ce que la texture affecte dans le panneau Influence.



Voici le lien pour le tutoriel en français sur le site Blender Clan. L'original de ce tutoriel en anglais provient du site Blender Guru

En passant les sites Blender Guru et Blender Clan proposent plein de tutoriels  intéressants, en anglais et en français respectivement.



Ci-dessous, le jeu complet des nodes dans le Node Editor.

Pour ceux qui ne savent pas se débrouiller pour faire la conversion de Blender 2.49 à Blender 2.5X

mon fichier blend de ce tutoriel est disponible ici.



Pour votre information le Node Editor contient un générateur de motif (Pattern generator) qui pour l'heure offre 2 choix:

• Motif de damier
• Motif de brique

---

Finalement voici un lien vers des textures. Ce sont des tuiles au "look alien" ou de style extraterrestre en français.

Le nom de ces tuiles est "Alientique tiles" et il y a aussi d'autres modèles de tuile qu'on peut télécharger sur ce site.

Bien sûr ces textures sont gratuites. Le nom du site est "Dreamwarrior and deskar's freebies".



En tout dernier, Blender 2.60a vient de sortir et est disponible sur le site de Blender.



Mes amis!

À la prochaine!

Bonjour!

Je vous présente aujourd'hui ma tentative de faire le robot de "Perdus dans l'espace".



Quand j'ai fait ce robot je commençais avec Blender et par conséquent cette version n'est pas exacte.



Je lui ai fait des bras à l'extérieur du corps. De toute façon, logiquement ce robot n'avait pas vraiment

besoin de bras puisqu'il était une sorte de station météo mobile. Le rôle de base de ce robot était de donner

des informations sur l'environnement. L'usage principal qu'il faisait de ses bras était de les lever en l'air en criant "Danger! Danger!".



Quoi qu'il en soit, voici une image de ma version de ce robot.

En bas une paire d'image stéréoscopique.

Voici une vue de face et de côté pour ceux qui veulent s'essayer à faire le robot par eux-mêmes.

Finalement mon fichier blend qu'on peut télécharger ici.

Mise à jour --> Noter que dans mon fichier blend j'ai vu qu'il y avait des petits problèmes

                         sur le maillage juste au bas du cou. De plus si vous faites un rendu de mon fichier blend

                         dans Blender 2.7x, les étoiles ne seront pas là car le générateur d'étoile n'existe plus.



Voilà! C'est tout pour aujourd'hui.

À la prochaine!

Bonjour!

C'est quoi ça un moteur de rendu? Doit-on y mette de l'huile à ce moteur?

Pas du tout!

Un moteur de rendu est simplement un logiciel qui calcule des images à partir des éléments placés dans une scène.

Blender a son propre moteur de rendu intégré au logiciel.



En fait Blender est comme 3 logiciels en 1.

La partie 1 est le moteur de rendu, c'est-à-dire toute la partie qui nous permet de créer notre scène.

La partie 2 est le Node Editor, une sorte de Photoshop qui permet de modifier un rendu ou de faire des textures.

La partie 3 est le Video Sequence Editor qui permet de combiner plusieurs clips vidéos ensemble pour faire un film.



Avec Blender on peut donc :

• utiliser uniquement le moteur de rendu.
• utiliser le moteur de rendu, puis le Node Editor
• utiliser le moteur de rendu, puis le Video Sequence Editor
• utiliser le moteur de rendu, le Node Editor et finalement le Video Sequence Editor.



Mais vous pouvez également utiliser un autre moteur de rendu que celui de Blender.

Les moteurs de rendu comme YafaRay ou LuxRender peuvent être intégrés à l'interface usager de Blender.



Les moteurs de rendu ne sont pas tous identiques.

Certains peuvent offrir des avantages que d'autres n'ont pas.

Certains performent mieux que d'autres.

Certains sont gratuits alors que d'autres ne le sont pas.



Un moteur de rendu gratuit et je crois bien connu est YafaRay.

YafaRay est la refonte du logiciel YafRay qui signifie : Yet Another Free RAYtracer.

La dernière version stable du logiciel YafaRay est pour Blender 2.72.



LuxRender est disponible pour différent logiciel comme Blender, 3DS max, DAZ studio, Poser, etc.

Il y a une version Standalone, c'est-à-dire que cette version s'utilise sans être intégrer à un autre logiciel.



Les 2 logiciels sont "GNU General Public License" c'est-à-dire gratos.



Voici un site web avec une liste de quelques moteurs de rendu gratuits.

Ici sur Wikipédia des explications plus complètes sur ce qu'est un moteur de rendu.

Ici une autre page sur Wikipédia fournissant de l'information sur les moteurs de rendu.



Finalement un moteur de rendu c'est un peu comme une paire de souliers.

Il faut l'essayer pour voir s'il performe bien et s'il nous donne satisfaction.

Mes amis!

À la prochaine!

Bonjour!

Aujourd'hui je vous explique comment modifier la transparence d'un objet.

Premièrement observer l'image ci-dessous et trouver ce qui cloche.

L'ombre de la vitre a la même intensité que celle de la tête du singe qui est opaque.

De plus on ne voit pas l'ombre du ballon qui est devant la vitre.

Le problème est que le plan qui sert de sol ne reçoit pas les ombres transparentes.

Pour corriger cela il faut sélectionner le plan, cliquer sur le bouton Material

et dans le panneau Shadow cliquer sur le carreau gris à gauche de Receive Transparen.

Maintenant après avoir appuyer sur F12 pour faire un autre rendu.

L'ombre de la vitre et du ballon sont maintenant corrects.

Maintenant s'il y avait un peu de poussière sur la vitre on pourrait voir l'ombre du ballon sur la vitre.

Pour faire cela il faut sélectionner la vitre et cliquer sur le bouton Texture pour lui ajouter une texture Clouds.

Utiliser les valeurs par défaut de la texture Clouds et activer l'option Translu dans le panneau Influence.

Il faut aussi désactiver l'option Color en cliquant sur le carreau gris à sa gauche.

Appuyons de nouveau sur F12 pour faire un autre rendu.

Nous apercevons l'ombre du ballon sur la vitre. La vitre semble aussi un peu poussièreuse.

On peut augmenter cet effet en activant aussi l'option Alpha.

Ci-dessous le rendu qu'on obtient avec Alpha et Translu activé.

On peut aussi obtenir un effet de frimas sur la vitre en activant l'option Emit.

En bas le rendu obtenu avec Alpha, Translu et Emit activés

Par contre en activant l'option Emit, on perd l'ombre du ballon sur la vitre puisque la vitre devient émettrice de lumière.

Noter que bien que la vitre émet de la lumière, dans Blender cette lumière n'est pas prise en compte pour faire le rendu.

Autrement dit la vitre émet de la lumière mais cette lumière n'éclaire rien.

Par contre si on active l'option Indirect Lighting que l'on retrouve dans les panneaux appelés par le bouton World,

la lumière émise par la vitre sera prise en compte pour faire le rendu.

En jouant avec les paramètres de la texture Clouds on peut altérer l'effet sur la surface de la vitre

et consécutivement altérer l'ombre de la vitre sur le sol.

Modifier les paramètres Contrast et Brightness dans le panneau Colors

ainsi que les paramètre Size et Depth dans le panneau Clouds.

Il suffit simplement de modifier un paramètre et d'appuyer sur F12 pour faire un rendu.

Si le rendu nous plait on le laisse comme ça sinon on modifie de nouveau un paramètre.

Finalement vous pouvez aussi essayer avec d'autres textures comme Distorted Noise ou Stucci.

Encore une fois nous sommes ici dans le domaine de l'expérimentation où la créativité est souveraine.

Mes amis! Amusez-vous bien!

À la prochaine!
